乙炔黑是由碳化鈣法或石腦油(粗汽油)熱解時副產氣分解精制得到的純度99%以上的乙炔,經連續熱解后得到的炭黑。將反應爐內部升溫至乙炔分解起始溫度800℃以上后,導入乙炔開始進行熱分解。因系放熱反應，反應可自動進行。為了獲得穩定的質量，反應溫度應保持在1800℃左右。爐內溫度可通過反應爐外筒水冷夾套進行控制。乙炔黑作為鎳氫電池的負極材料與氧化隔和電解液一起使用。它與爐法炭黑相比其結晶及二次結構更為發達，故導電性和吸液性也更優良。由于重金屬等雜質少，故自放電造成的損耗小，它主要用于鎳氫電池負極。乙炔黑可用于超級電容器，做導電體。

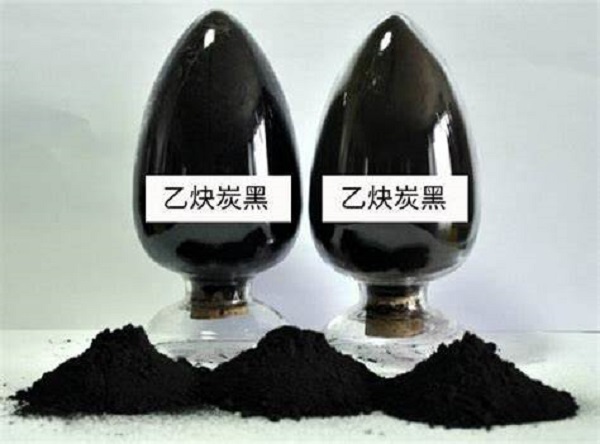

產品外觀為黑色極細粉末，相對密度1.95(氮置換法)。表觀密度O.2~O.3g/cm3。平均粒徑30~45nm。比表面積55~70m2/g。吸碘值60~80gI2/kg。乙炔炭黑純度很高，含碳量大于99.5%，氫含量小于O.1%，氧含量O.07%~0.26%。pH值5~7。電阻率極低，具有優良的導電性、導熱性和抗靜電效果。
乙炔炭黑是由碳化鈣法或石腦油(粗汽油)熱解時副產氣分解精制得到的純度99%以上的乙炔,經連續熱解后得到的炭黑。將反應爐內部升溫至乙炔分解起始溫度800℃以上后,導入乙炔開始進行熱分解。因系放熱反應，反應可自動進行。為了獲得穩定的質量，反應溫度應保持在1800℃左右。爐內溫度可通過反應爐外筒水冷夾套進行控制。乙炔炭黑作為錳干電池的陽極材料與二氧化錳和電解液一起使用。它與爐法炭黑相比其結晶及二次結構更為發達，故導電性和吸液性也更優良。由于重金屬等雜質少，故自放電造成的損耗小，貯存性能也更好。乙炔黑幾乎占領了這一領域的整個市場?？梢灶A測，今后也會和干電池的需求一同延續下去。
