国内精品一区二区2021在线_中国免费一级毛片_久久网站在线观看_成人欧美在线

炭黑產業網客服熱線

甲基丙烯酸鈉與白炭黑的并用增強錫偶聯的溶聚丁苯橡膠

   時間:2022-01-18 來源:橡膠助劑網發表評論

高軼,趙素合(北京化工大學 材料科學與工程學院,北京 100029)

筆者采用甲基丙烯酸鈉對白炭黑表面進行改性是因為一方面,甲基丙烯酸鈉中有雙鍵7T鍵,甲基p軌道與撥基中電子形成較為穩定的共扼體系,這種共扼體系有可能與錫偶聯的溶聚丁苯橡膠中的苯環的大7T鍵體系產生相互作用,使得能量降低,從而與橡膠的相容性較好;另一方面,甲基丙烯酸鈉中的O帶負電荷,且有孤對電子,而白炭黑的硅輕基中的H帶正電荷,在反應條件允許的情況下,白炭黑中的硅輕基會進攻甲基丙烯酸鈉中的撥基,從而使白炭黑的表面能降低,使白炭黑在膠料中很好地分散。而且在此反應中,附產物是水,對環境不會造成污染。

在以前的實驗中,筆者研究了甲基丙烯酸鈉對錫偶聯的溶聚丁苯橡膠的性能的影響。根據納米增強的成因目前認為,在交聯過程中,甲基丙烯酸鈉在橡膠基質中能夠原位生成納米粒子(聚甲丙烯酸金屬鹽),從而對橡膠產生優異的納米增強效果。聚甲基丙烯酸鈉(PMMANa)納米粒子在SSBR-2305中的形成過程可簡要描述為:在交聯過程中,甲基丙烯酸鈉在過氧化物(DCP)的作用下,一方面發生自聚合,形成納米級的聚甲基丙烯酸鈉粒子;一方面與溶聚丁苯橡膠大分子產生接枝和交聯。這個過程類似于橡膠的乳液聚合機理。聚甲基丙烯酸鈉粒子的大小決定于DCP、交聯溫度、溶聚丁苯橡膠等因素。原生粒子極小的直徑和與橡膠大分子間的化學鍵合(不一定是全部粒子)是甲基丙烯酸鈉對溶聚丁苯橡膠起增強作用的主要原因[l-3〕。

1實驗

1.1試驗配方

錫偶聯的SSBR一2305 100(北京燕山石化股份有限公司),氧化鋅4.0;硬脂酸1.0;防老劑RD 1 .5,促進劑DM 1.2,促進劑D 0.6,硫化劑DCP變量,白炭黑變量(臺灣南帝化學工業股份有限公司)。

1.2試樣制備

混煉及硫化:在功16OX320型雙輥開煉機上混煉。硫化溫度160℃,用25t電熱平板硫化機壓制硫化試樣。

1.3性能表征

混煉膠經液氮冷卻后擊斷,硫化膠在常溫下切斷,用英國劍橋公司制造的S一250一111型掃描電子顯微鏡觀察它們的SEM形態。各項物理機械性能按GB/T 528一82測試。

2實驗結果與討論

在試驗中,筆者對試驗工藝、交聯溫度、過氧化物DCP的用量、甲基丙烯酸與氫氧化鈉的當量比、甲基丙烯酸鈉的用量對硫化膠的性能進行了研究。發現實驗工藝采用原位酸堿交替加料工藝、硫化溫度為160℃、DCP為1.2份、酸堿當量比為 1.25:1時硫化膠的性能達到最佳。故在此基礎上,對甲基丙烯酸鈉并用增強錫偶聯的溶聚丁苯橡膠進行研究[5]。

2.1反應工藝對硫化膠性能的影響

試驗中,筆者首先對在混煉過程中,甲基丙烯酸鈉與白炭黑的加料順序對膠料的補強作用進行了研究,發現先加白炭黑,后原位生成白炭黑的方法較好。而在此方法中,筆者進一步進行了研究,具體工藝如下:

2.1.1混煉工藝一

2.1.2混煉工藝二

SSBR包輥→加白炭黑→酸堿交替 加,不打三角包→爭加各種助劑,打4個三角包 →加DCP,打7個三角包

2.1.3混煉工藝三

SSBR包輥→加白炭黑→加酸,打7個 三角包→加堿,打7個三角包→加各種 助劑,打7個三角包→枷加DCP,打7個三角包

2.1.4混煉工藝四

SSBR包輥→加白炭黑→加堿,打7個 三角包→加酸,打7個三角包→枷加各種助劑,打7個三角包→枷加DCP,打7個三角包

2.1.5混煉工藝五

SSBR包輥→加白炭黑→,加酸,不打 三角包→加堿,打7個三角包→枷加各種助劑,打7個三角包→加DCP,打7個三角包

2.1.6混煉工藝六

SSBR包輥→加白炭黑→,加堿,不打 三角包→加酸,打7個三角包→枷加各種助劑,打7個三角包→加DCP,打7個三角包

       在上述混煉工藝中,我們發現工藝二為最佳,因為先加入白炭黑,使白炭黑在生膠中達到一定程度的分散,后酸堿交替加料(先加酸),酸堿交替加的目的是為了提高酸堿轉化率,甲基丙烯酸鈉微粒在向橡膠分散的過程中,與白炭黑粒子相互作用,將白炭黑表面改性,使白炭黑粒子達到納米級的分散。

2.2甲基丙烯酸鈉與白炭黑不同配比并用對硫化膠性能的影響

本實驗研究了白炭黑、甲基丙烯酸鈉不同配比對硫化膠的物理機械性能的影響。

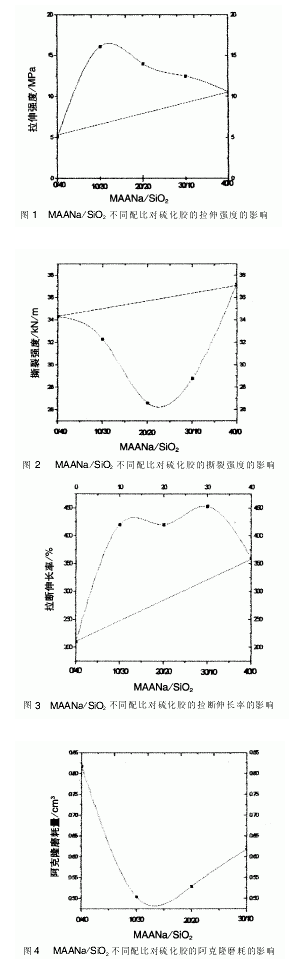

從圖中可以看出,甲基丙烯酸鈉與白炭黑并用后補強橡膠,二者有相互促進作用,尤其在二者的質量比達到10/30時,拉伸強度達到16.1 MPa。

對于撕裂強度,甲基丙烯酸鈉與白炭黑并用以后,二者對于橡膠的補強產生負面效應,只加甲基丙烯酸鈉40份時,硫化膠的撕裂強度可以達到37.2 kN/m,當二者質量比為10/30時,撕裂強度為32.3 kN/m,這說明甲基丙烯酸鈉對硫化膠的撕裂強度的影響很大,在此基礎上,筆者還將20份甲基丙烯酸(MAA)和20份白炭黑并用來補強橡膠,撕裂強度只有20 kN/m。這可能是因為甲基丙烯酸鈉與丁苯橡膠發生交聯反應,形成了鍵能高的離子鍵橋鍵,增加了交聯鍵數目;同時甲基丙烯酸鈉還可發生均聚,形成微細分散的剛性均聚微區對SSBR硫化膠具有一定的增強作用,這樣使得硫化膠撕裂強度提高。

對于拉斷伸長率,在甲基丙烯酸鈉與白炭黑并用的三個試驗中,可以發現拉斷伸長率變化不大,而單純加MAANa和5102時,拉斷伸長率不大,這可能是因為在過氧化物 DCP交聯作用下,純的填料補強橡膠時,高分子鏈相互的交聯密度增大,所以拉斷伸長率不高。

對于阿克隆磨耗,白炭黑填充的硫化膠的阿克隆磨耗量較高,達到0.818 cm3當添加了甲基丙烯酸鈉以后,阿克隆磨耗量降低。

2.3工藝改進后對硫化膠性能的影響

從以上分析,我們可以看出當甲基丙烯酸鈉與白炭黑的質量比為20/20、10/30時,硫化膠的性能比較好,所以為了進一步提高硫化膠的性能,筆者改進了工藝。

考慮到甲基丙烯酸與氫氧化鈉反應時生成的水對硫化膠的性能產生直接的影響,所以在生膠未硫化前,在開煉機的雙輥上出一層很薄的片,然后放入烘箱中,烘適當的時間再去硫化。實驗結果發現,被烘過的膠料性能較好,質量比為10/30的硫化膠的拉伸強度可到達16.4 MPa,撕裂強度為39.2 kN/m,拉斷伸長率500%,阿克隆磨耗量降到0.361C耐。這可能是由于一方面在烘的過程中,溫度較高,提高了酸堿的轉化率,而酸堿轉化率直接影響到膠料的性能;另一方面,溫度升高可除去膠料中的部分水,水的存在對硫化膠性能的負面影響很大,因為生膠中有水分在硫化的過程中,水分并不能有效地除去,硫化膠中就會有缺陷。

3結論

A采用甲基丙烯酸鈉對白炭黑表面進行改性是一種新型的方法。

B原位生成甲基丙烯酸鈉與白炭黑并用在填充膠料的過程中,混煉工藝對硫化膠的性能影響很大,采用先填充白炭黑,然后酸堿交替加料生成甲基丙烯酸鈉(先加酸)的工藝為最佳工藝。

C原位生成甲基丙烯酸鈉與白炭黑并用的方法對錫偶聯的溶聚丁苯橡膠補強時,二者起到互相促進的作用。

D改進工藝后,甲基丙烯酸鈉與白炭黑的質量比為10/30時,硫化膠的拉伸強度為16.4 MPa,撕裂強度為39.2 kN/m,拉斷伸長率500%,阿克隆磨耗量降到0.361 cm,。

E甲基丙烯酸鈉與白炭黑并用填充加料后,在“綠色輪胎”、“彩色輪胎”方面很有前途。

參考文獻

[1]于伯齡,姜膠東.實用熱分析[M].北京:紡織工業出版社, 1990.

[2]神戶博太郎.熱分析[M].北京:化學工業出版社,1981.【3〕Perkin一Elmer Corporation.Thermal Analysis Newsletter, 1970(9).

[4]趙陽等.ZDMA/NBR納米復合材料的性能研究[J].合成 橡膠工業,2002,49(l):9一14.

[5〕高軼,趙素合.原位生成聚甲基丙烯酸鈉增強錫偶聯溶聚丁苯橡膠的研究[J].橡塑資源利用,2005(2):9一12.


炭黑樣品商城
炭黑商城小程序炭黑商城微信掃一掃 詢炭黑價格 拿炭黑樣品
炭黑產業網公眾號
炭黑產業網公眾號微信掃一掃專業、準確、及時的炭黑綜合分析
免責聲明:本網信息來自于互聯網,目的在于傳遞更多信息,并不代表本網贊同其觀點。其內容真實性、完整性不作任何保證或承諾。如若本網有任何內容侵犯您的權益,請及時聯系我們,本站將會在24小時內處理完畢。
舉報 0 收藏 0 評論 0

更多>同類詞條
最新詞條
最新資訊
品牌入駐  |  隱私政策  |  關于我們  |  聯系方式  |  使用協議  |  隱私政策  |  網站留言  |  RSS訂閱  |  滾動資訊  |  違規舉報
關閉
炭黑產業網在線客服

在線客服

炭黑產業網微信客服

微信客服

炭黑產業網微信客服

400-900-9660
電話客服

国内精品一区二区2021在线_中国免费一级毛片_久久网站在线观看_成人欧美在线

      悠悠资源网亚洲青| 午夜精品久久久久久久久久久久久| 美女在线一区二区| 亚洲日本欧美| 欧美天堂在线观看| 欧美一区二区三区免费大片| 亚洲大片av| 欧美午夜剧场| 激情久久久久久久| 欧美精品在线视频观看| 亚洲制服丝袜在线| 亚洲国产精品成人精品| 欧美人与性动交cc0o| 欧美诱惑福利视频| 亚洲精品国产拍免费91在线| 国产精品久久网站| 亚洲精品久久久蜜桃| 国产一区二区精品丝袜| 国产精品一区二区三区四区 | 国产小视频国产精品| 欧美日本精品| 欧美激情在线免费观看| 裸体一区二区三区| 久久久久久久999| 久久激情一区| 久久精品首页| 久久精品综合| 久久久久国产精品人| 香蕉亚洲视频| 亚欧成人精品| 久久成人一区| 久久精品在线视频| 老司机67194精品线观看| 久久精品国产99精品国产亚洲性色 | 久久精品一本| 久久美女性网| 老司机一区二区| 浪潮色综合久久天堂| 另类欧美日韩国产在线| 美女免费视频一区| 欧美激情第8页| 欧美日韩亚洲一区二区三区在线观看| 欧美交受高潮1| 欧美日本一道本| 国产精品久久久| 国产日韩精品一区二区三区在线| 国产亚洲精品久久久久动| 国产欧美一区二区白浆黑人| 亚洲性视频网址| 久久精品盗摄| 欧美三级在线| 久久国产精品黑丝| 免费久久精品视频| 国产老女人精品毛片久久| 国产精品久久久久aaaa樱花| 国产欧美大片| 国产精品视频久久一区| 欧美无乱码久久久免费午夜一区| 久久久久高清| 欧美91视频| 亚洲国产清纯| 午夜精品久久久久| 欧美精品午夜| 亚洲精选91| 欧美精品成人一区二区在线观看 | 国内精品伊人久久久久av影院| 永久91嫩草亚洲精品人人| 欧美在线观看网站| 国产亚洲女人久久久久毛片| 国产精品爽黄69| 亚洲欧美一区二区激情| 欧美午夜国产| 另类图片综合电影| 一本久久综合亚洲鲁鲁| 国产精品久久久久久久久久妞妞| 亚洲视频免费在线观看| 国产精品自拍在线| 亚洲私人黄色宅男| 国产视频在线观看一区二区三区 | 国产亚洲欧洲997久久综合| 久久精品国产99国产精品澳门| 亚洲国产专区校园欧美| 国产日韩高清一区二区三区在线| 亚洲午夜av电影| 欧美99久久| 久久久久国产精品人| 一级成人国产| 99综合视频| 亚洲毛片网站| 在线免费观看日本一区| 国产亚洲一区二区在线观看| 欧美视频中文字幕在线| 亚洲精品偷拍| 在线观看日韩专区| 伊人久久大香线蕉综合热线| 欧美一区二区性| 国产一区二区三区日韩| 国产精品入口66mio| 国产私拍一区| 在线免费精品视频| 一区二区在线免费观看| 狠狠色狠色综合曰曰| 黑人极品videos精品欧美裸| 欧美成在线视频| 精品成人一区| 国产亚洲一级高清| 欲色影视综合吧| 91久久国产综合久久蜜月精品| 亚洲欧洲一区二区三区在线观看| 激情一区二区三区| 亚洲日本aⅴ片在线观看香蕉| 亚洲高清不卡| 亚洲无限乱码一二三四麻| 国产欧美日韩另类视频免费观看| 欧美日韩小视频| 久久精品国产欧美激情| 久久gogo国模啪啪人体图| 噜噜爱69成人精品| 国产精品黄视频| 亚洲电影天堂av| 欧美一区观看| 欧美日韩成人在线观看| 依依成人综合视频| 欧美伊久线香蕉线新在线| 校园春色国产精品| 亚洲欧美视频一区| 欧美中文字幕在线| 午夜精品在线| 欧美国产免费| 亚洲大片免费看| 毛片基地黄久久久久久天堂| 国产欧美视频一区二区| 妖精成人www高清在线观看| 麻豆av一区二区三区久久| 国产日韩一区二区三区| 亚洲一区二区欧美日韩| 亚洲精品日韩久久| 欧美一二三区在线观看| 免费国产一区二区| 在线日本高清免费不卡| 欧美成人亚洲成人| 亚洲视频在线免费观看| 欧美日韩一区综合| 亚洲色图综合久久| 欧美图区在线视频| 性色av一区二区怡红| 欧美视频免费在线观看| 欧美精品免费视频| 国模私拍视频一区| 小嫩嫩精品导航| 蜜桃精品久久久久久久免费影院| 亚洲国产天堂久久综合网| 欧美激情成人在线视频| 欧美亚洲一区三区| 亚洲在线中文字幕| 亚洲国产欧美日韩精品| 国产精品九九久久久久久久| 亚洲裸体视频| 黄色日韩精品| 国产亚洲精品v| 亚洲综合大片69999| 欧美日韩一区二区三区四区在线观看| 日韩午夜在线视频| 欧美日韩亚洲系列| 亚洲欧美一区二区视频| 国产日韩专区| 国产精品专区第二| 欧美日韩在线观看视频| 欧美日韩亚洲一区二区三区| 欧美成人精品在线播放| 久久一区二区三区av| 久久精品论坛| 欧美成人免费在线观看| 久久免费精品视频| 美女主播视频一区| 欧美大片va欧美在线播放| 欧美福利小视频| 在线精品高清中文字幕| 国产精品成人一区二区网站软件| 久久成人免费电影| 午夜精品视频在线观看| 亚洲黑丝在线| 亚洲国产专区校园欧美| 亚洲肉体裸体xxxx137| 最新中文字幕亚洲| 亚洲精品日韩欧美| 国产综合亚洲精品一区二| 久久阴道视频| 亚洲高清中文字幕| 在线激情影院一区| 亚洲国产精品视频| 亚洲性视频h| 亚洲影视综合| 免费成年人欧美视频| 久久视频一区二区| 欧美电影免费网站| 国产精品女人网站| 日韩视频亚洲视频| 香蕉久久精品日日躁夜夜躁| 欧美人妖另类|
