齊琳，胡浩，陳 靜，許莉(北京橡膠工業研究設計院，北京 100143)
摘要：研究國產高分散性白炭黑165MP在輪胎胎面膠中的應用。結果表明，與國外高分散性白炭黑膠料相比，白炭黑165MP膠料的硫化速度較快，強度性能和耐磨性能較好，生熱略高，動態力學性能略差。在高填充量下白炭黑165MP能夠滿足綠色輪胎的生產需求。
關鍵詞：高分散性白炭黑;胎面膠;耐磨性能;動態力學性能
高分散性白炭黑是一種具有較高分散性能和補強性能、無粉塵、可大量填充的白炭黑品種，是綠色輪胎胎面膠生產所必需的原材料。當前我國高分散性白炭黑已經能夠滿足綠色輪胎生產需求，部分產品已出口到國外。本工作研究高分散性白炭黑165MP在輪胎胎面膠中的應用。
1· 實驗
1.1 原材料
溶聚丁苯橡膠(SSBR)，牌號SN-6256E(苯乙烯質量分數25%，乙烯基質量分數50%，充環保油37.5份)，江蘇圣杰實業公司產品;高分散性白炭黑，牌號165MP，確成硅化學股份有限公司產品;偶聯劑Si69(載體為50%炭黑)，江蘇愛特恩高分子材料有限公司產品;其他均為橡膠工業常用原材料。
1.2 主要設備與儀器
BR1.57 L密煉機，英國法雷爾公司產品;XK-160A型開煉機，上海橡膠機械廠產品;100TQLB型平板硫化機，浙江湖州和孚橡膠機械廠產品;C2000E型橡膠無轉子硫化儀、T2000E型拉力試驗機和Y3000E型壓縮生熱試驗機，北京友深電子儀器有限公司產品;LP-61型熱空氣老化箱，重慶慧達試驗儀器有限公司產品;LAT-100型阿克隆磨耗試驗機，荷蘭VMI公司產品;RCD-Ⅱ型炭黑分散度測定儀，北京萬匯一方科技發展有限公司產品;DMTA-W型動態粘彈譜儀，美國RheometricScientifc公司產品。
1.3 配方
本工作采用輪胎胎面膠配方對白炭黑165MP與國外高分散性白炭黑進行對比。配方為：SSBR，137.5;炭黑N220，5;白炭黑(變品種)，70;偶聯劑Si69，14;其他，12.5;合計，239。
1.4 混煉工藝
二段混煉在開煉機上進行?；鞜捁に嚍椋阂欢位鞜捘z→硫黃和促進劑→薄通5次→下片。
1.5 性能測試
膠料各項性能均按照相應國家標準進行測試。
2· 結果與討論
2.1 膠料物理性能
2種白炭黑膠料的物理性能見表1。
從表1可以看出：與國外高分散性白炭黑膠料相比，白炭黑165MP膠料的門尼粘度略大，焦燒時間t5和(t35-t5)較短;ML，MH和t10相近，t90和(t90-t10)較短，說明白炭黑165MP膠料的硫化速度較快;白炭黑165MP膠料的硬度、定伸應力和撕裂強度略大，分散性和耐熱空氣老化性能相當，阿克隆磨耗量較小，壓縮疲勞溫升略高，說明白炭黑165MP膠料的強度性能和耐磨性能較好，生熱略高。
2.2 動態力學性能

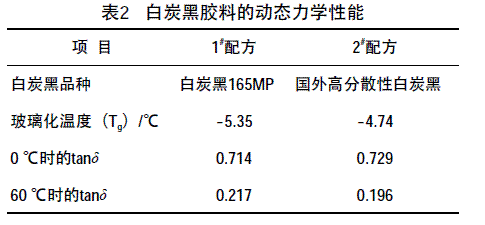

本工作用動態粘彈譜儀測試膠料的損耗因子(tanδ)。0 ℃時的tanδ表征抗濕滑性能，其值越大表示膠料的抗濕滑性能越好;60 ℃時的tanδ表征滾動阻力，其值越小表示膠料的滾動阻力越小。2種白炭黑膠料的動態力學性能見表2。
從表2可以看出，與國外高分散性白炭黑相比，白炭黑165MP膠料0 ℃時的tanδ值略小，60 ℃時的tanδ值略大。說明與國外高分散性白炭黑膠料相比，白炭黑165MP膠料的抗濕滑性能略差，滾動阻力略大，但差距不大。
3 ·結論
(1)與國外高分散性白炭黑膠料相比，白炭黑165MP膠料的硫化速度較快，強度性能和耐磨性能較好，生熱略高。
(2)與國外高分散性白炭黑膠料相比，白炭黑165MP膠料的動態力學性能略差，但差距不大?？偟膩碚f，國產白炭黑165MP與國外高分散性白炭黑的差距不大，某些性能甚至更優，有較高的性價比，在高填充量下能夠滿足綠色輪胎生產需求，值得在輪胎生產中推廣使用。
